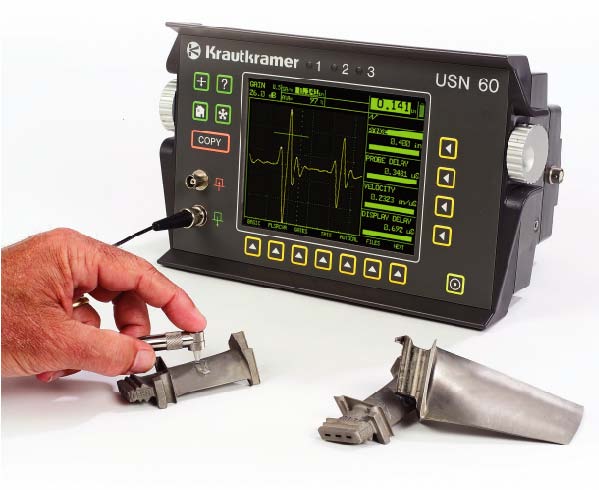

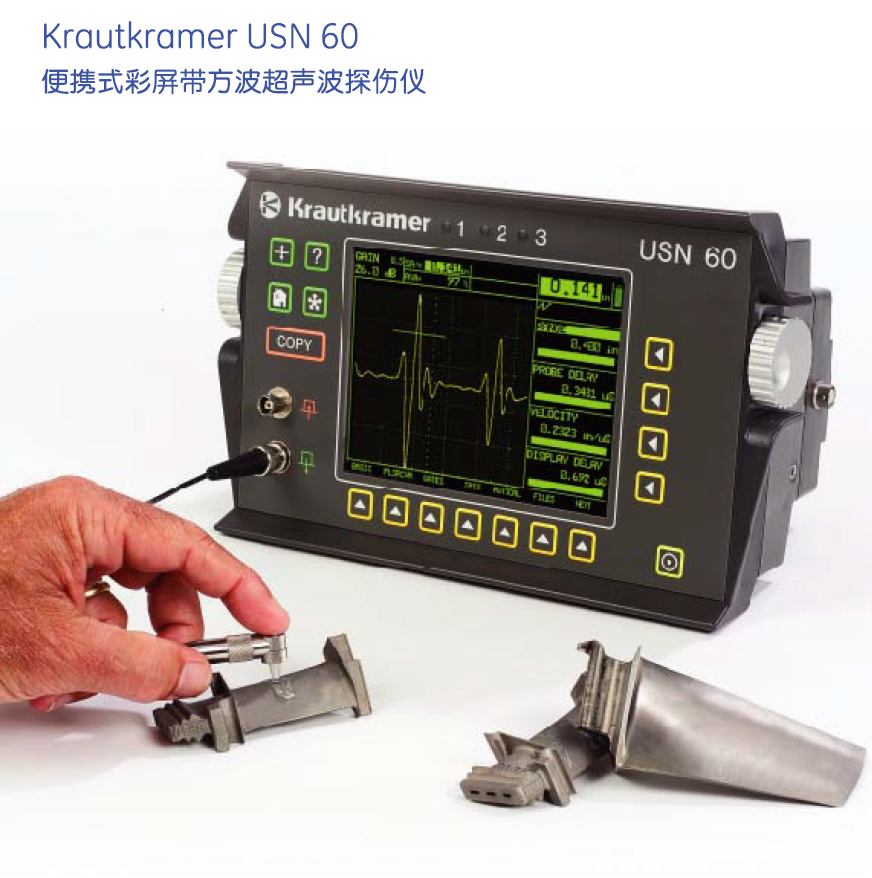

GE公司超声波探伤仪USN60--- 能用于自动扫查系统的便携式超探仪集，模拟性能与数字优点于一身。
USN60 既有数字设计的众多优点，又兼具以前只有在模拟CRT 显示中才能获得的详细动态回波信息。与众不同的信号处理技术，可以显示波形强度变化等A扫描信息,将数字仪器久违的" 模拟图像&性能" 又重新带回到您面前。高分辨率(640x480pixels)彩色液晶显示，60Hz刷新率和实时测量技术，能为液浸法和焊接检测提供快捷流畅的显示。两个独立的缺陷闸门，界面闸门选项，6KHz 脉冲重复频率，实时TTL 和模拟输出，让USN60 具有广阔的检测应用范围。独特的智能观察功能更可为关键扫查和旋转工件扫查显示最重要的信息。
USN60 的质量，经久耐用、可靠性和便于操作的优点，满足了您对K.K公司USN60 的期待。从野外操作到高分辨率薄壁测量，从大工件检测到液浸法系统的工作，USN60拓宽了便携式超探仪的应用范围。

鲜艳的色彩
- 可从四种彩色中选择适合当照条件和个人喜好的颜色
- 八种A扫描颜色选择，能减轻视疲劳
- 亮度调节确保在任何光照条件下都易于观察
- 带颜色的闸门和闸门功能更容易识别和快速调节

数字化优点
- 四种冻结模式，达到波形评价和比较的最佳状态
- 带曲率校正的三角法缺陷定位计算
- 冻结后模式支持冻结回波的时基调整
- 四个数字显示格和大显示格能同时显示用户选择的A扫描信息
- 疑问键随时提供帮助信息
- 存储约250组仪器设置或带A扫描的检测结果
- 报告输出配合多种打印机，包括HPDeskjet和Laser jet及EPSONFX/LX
- 升级CD可帮助客户自行完成操作软件的升级
模拟性能和系统能力
- 高分辨率(640×480pixels)彩色液晶显示
- 15Hz到6KHz脉冲重复频率
- 智能观察功能
- "Sparkle"功能能像模拟仪器一样显示波形的强度变化
- RF显示模式
- 实时模拟和TTL输出，能处理许多系统应用的问题
- 250KHz到25MHz频带宽度，有8种可选频率范围匹配探头

用户喜爱的特点
-快速旋钮调节
-自动校正功能
-4种阻尼设置，配合探头达到最佳效果
-声程范围，从1mm到27940mm，覆盖薄壁到大声程工件
-65种材料声速可选
-界面波到1次波或多次回波厚度测量
更多检测功能选项
-DAC/TCG复合曲线-40dB动态范围，记录多达16点，能同时在屏幕上画出4条DAC曲线
-DGS-用于25种窄频带探头
-界面闸门-用于液浸法检测，通过界面调节能显示水程距离
-底波衰减器-对闸门B内的回波进行独立的增益控制以达到监控底波的目的

技术参数

范围	钢速度为0.040到1100英寸（1mm到28m），固定间隔或连续变量的范围可选
材料声速	从.0098到0.6299英寸/秒（250到16000米/秒）连续可调；65个可选择的材料声速
显示延迟	-20到3498微秒（依据范围而定）
探头延迟/零点偏移	0到999.9 微秒
阻尼	50、75、150、500欧姆
增益	0到110dB可调，可选间隔为0.1、0.5、1.0、2.0、6.0，用户自定义，并锁定
测试模式	脉冲回波，双通道，直通传输
脉冲发生器	方波激励脉冲
脉冲电压（方波脉冲模式）	以10伏为增量在50到450伏范围内调整
脉冲宽度（方波脉冲模式）	在10ns增量内，可调范围为50到1000ns
脉冲能量（尖峰模式）	低、高
脉冲重复频率	自动低、自动高、以5赫兹为增量从15到6000赫兹（尖峰模式）和15到2000 赫兹（方波模式）范围内手动可调，外部触发器（仅尖峰模式）
带宽（带通放大器）	0.25到25兆赫，带10个可选设置，包括宽带
门电路监测器	2个独立的缺陷门电路，在整个扫描范围内可控
测量模式	零到一，多回波，可选择的波侧或波峰检测
检波	正半波、负半波、全波、射频
滤除阀值（抑制）	0到80％线性
单位	英寸、毫米或微秒
工作温度	0 到 55 º C (32 到 130 º F)； -25 到 70 º C (-13 到 158 º F )可存储
语言	可以选择英语、德语、法语、西班牙语、意大利语、葡萄牙语、荷兰语、芬兰语、挪威语、瑞典语、丹麦语、罗马尼亚语、捷克语、斯洛伐克语
探头连接器	可在订单上选择BNC或Lemo
键盘	国际符号
电源电量	锂离子电池；6节D型镍氢电池（9.0Ah）；可由镍镉电池或碱性电池替代
电池寿命	锂离子电池组的电池寿命为8小时
大小	11.1英寸宽x6.75英寸高x6.25英寸深（282X171X159毫米）
重量	6.6磅（3.0千克），含锂离子电池；3.5磅（1.6千克），不含电池
彩色路径	方便识别路径和跳跃距离，用于A-扫描或网格内的角度束检测，背景彩色
焊接等级计算	依据AWS规范D1.1，简化焊接迹象的等级（公式D=A-B-C）
质保	部件和人工2年有条件保修；第二年视返回设备的情况决定是否免费保修，购买后 13个月内换发新证

主要应用

航空航天 - 复合材料测试
钢铁生产/改型 - 铸件/大尺寸锻造外壳
汽车 - 轮胎制造商
轨道 - 锰钢的轨道交叉点
能源 - 奥氏体焊缝、传动轴和其他
实验室，研究机构,高校
