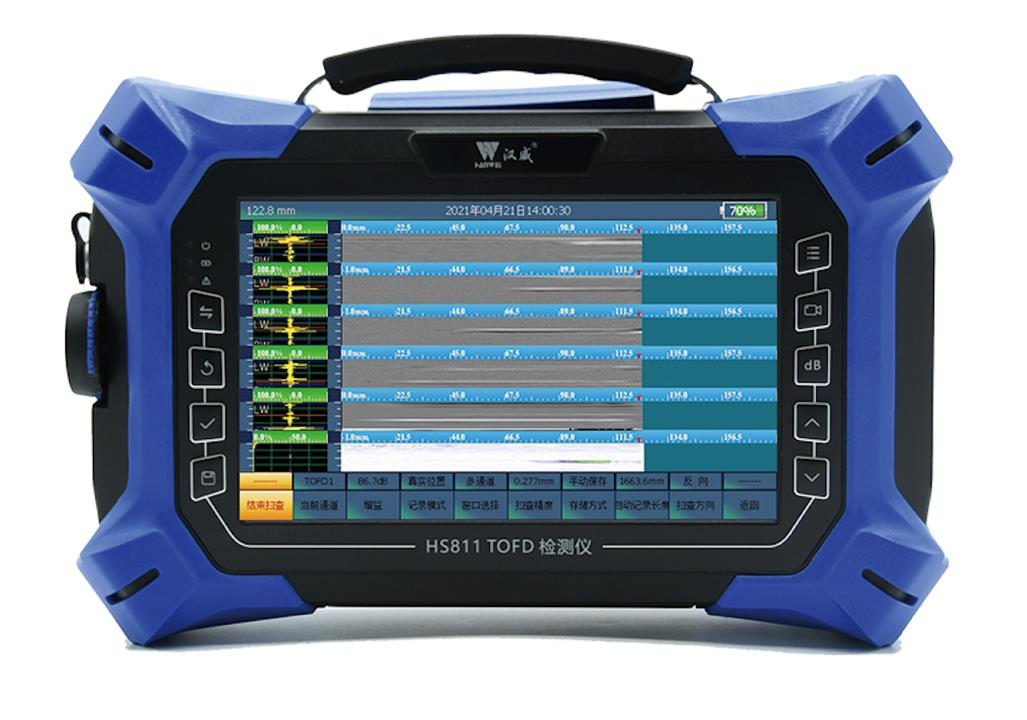

HS 811 TOFD检测仪

HS811TOFD检测仪是在原HS810的基础上升级而成的超声波衍射时差法专用检测设备，在继承了HS811的稳定、简便、实用的特点上实现了更多的拓展。

功能特点

1、 接收/发射通道，从支持3组TOFD探头同时采集数据扩展到可支持6组TOFD操头同时进行数据采集，使得一次扫查最大覆盖原度增加到了400mm，还可实现多种扫查模式组合。

2、 采用全新的外观设计，整级重量小于2kg。

3、 采用工业级7寸彩色电容触摸屏，分辨率800X480，更可在低亮度状态下或强光下都能做到清晰可视。

4、 升级为全新USB3.0接口，数据传输能力更强，可全面兼容各类USB外接设备。

5、 新增HDMI高清视频接口，更贴合外接监控或教学使用场合。

6、 新增高速双频无线网络模块和4G模块，可实现多种方式的数据无线传输和实时监控，可支持PC、平板和手机等移动终端。

7、 兼容HS810的各类配件。

8、 滤波带宽多档可调，最大带宽增至0.5-30M，完美匹配高频探伤需求。

9、 动态调节范围增至120dB。

10、仪器软件：同时具备SAFT（合成孔径聚焦）功能，差分直通波拉直功能。

11、离线分析软件:具备SAFT(合成孔径聚焦)处理功能，具备图像处理前和处理后的同屏对比显示功能，具备能直接将TOFD图像转换成BMPL图的功能

12、离线图像分析：恢复和回放扫查时记录的A扫波形；缺陷尺寸和轮廓厚度/幅度数据统计分析；记录转换到ASCII/MSWord/MS 格式报告

13、支持双屏幕显示，可实现主机屏幕与扫查架屏幕实时同步。

14、扫查架检测厚度0-200mm，后续可拓展。

技术参数

应用

板材焊缝检测、管道焊缝检测、压力容器等特种设备检测。
